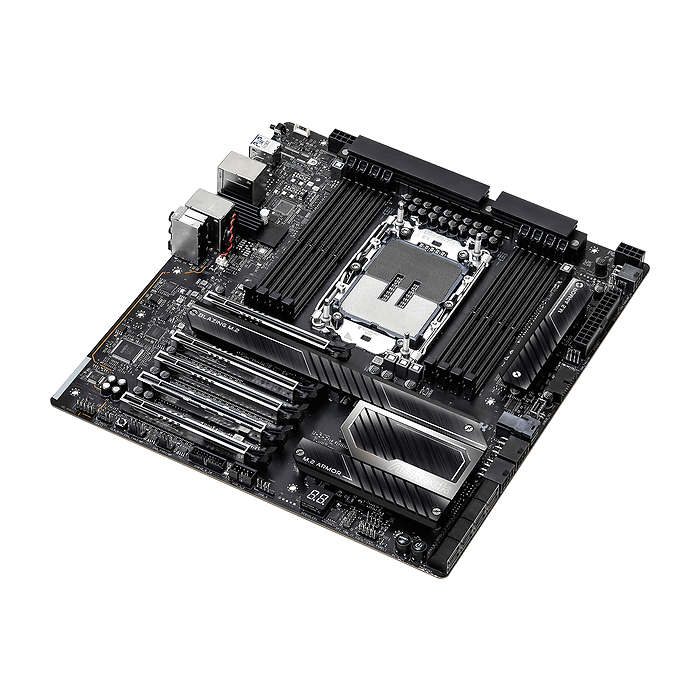

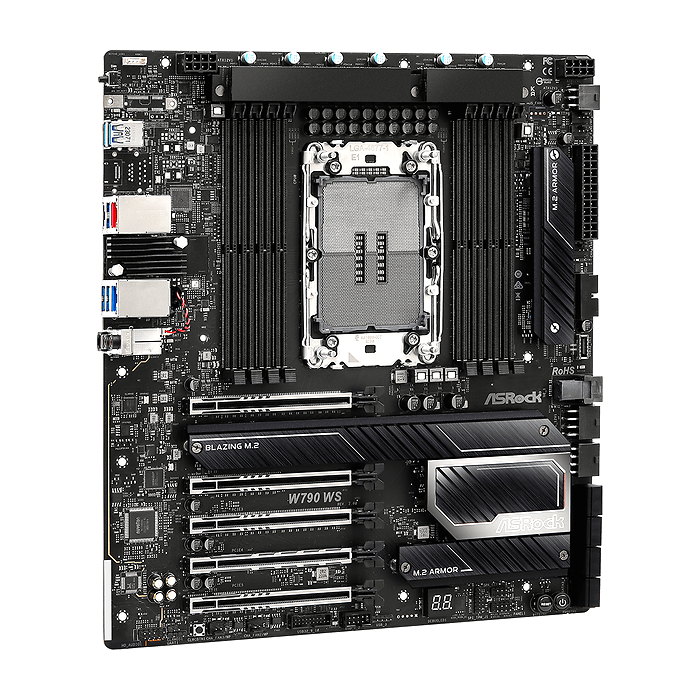

Дънна платка ASROCK W790 WS R2.0, Socket LGA4677, DDR5

ASRock W790 WS R2.0 за професионални работни станции

ASRock W790 WS R2.0 е дънна платка с чипсет Intel W790 и сокет LGA4677, предназначена за работни станции с процесори Intel Xeon W-3400 и W-2400 от четвърто поколение. Тя предлага възможности за конфигурации за 3D проектиране, рендериране, симулации и обработка на големи масиви от данни, при които са важни обемът на паметта и разширението с допълнителни карти.

Моделът съчетава осем DDR5 слота, PCIe 5.0, четири M.2 гнезда и два Ethernet интерфейса. Това позволява компонентите да бъдат подбрани според конкретния софтуер и натоварване, вместо системата да бъде ограничена до една видеокарта и един основен диск.

DDR5 ECC памет с голям капацитет

Осемте DIMM слота поддържат четириканална DDR5 ECC регистрирана памет с максимален общ капацитет до 2 TB. Големият обем RAM е полезен при сложни сцени, инженерни модели и множество едновременно работещи приложения. ECC подпомага целостта на данните чрез откриване и коригиране на определени грешки в паметта — важна особеност при продължителни изчислителни задачи.

При избор на модули е необходимо да се съобрази регистрираният тип памет: RDIMM, RDIMM-3DS или RDIMM-9x4. Обозначението DDR5 само по себе си не е достатъчно за определяне на съвместимостта. Поддържаната скорост зависи от процесора и броя инсталирани модули; стойностите до 6800+ при овърклок не представляват гарантирана работна скорост за всяка конфигурация.

• 8 DDR5 DIMM слота с четириканална организация.
• Поддръжка на ECC регистрирана памет.
• Максимален капацитет до 2 TB според избраната конфигурация.

Разширение и гъвкаво съхранение

Платката разполага с четири PCIe 5.0 слота с физически размер x16 и един PCIe 4.0 слот със същия размер. Електрическата им конфигурация е различна: два от Gen5 слотовете работят на x16, а другите два — на x8; Gen4 слотът поддържа x4 режим. Това разграничение е важно при планиране на система с графични ускорители или други карти, за които броят PCIe линии има значение.

За дискове са предвидени четири Blazing M.2 гнезда с PCIe 5.0 x4 интерфейс, осем SATA3 конектора и един U.2 конектор с PCIe 4.0 x4. Така могат да се комбинират бързи NVMe устройства за активните проекти с отделни SATA дискове за по-обемни файлове. Разделянето на операционната система, работните данни и архивите между различни устройства улеснява организацията на работната станция.

• 4 M.2 гнезда за PCIe 5.0 x4 SSD.
• 8 SATA3 конектора със скорост на интерфейса 6 Gb/s.
• 1 U.2 конектор с PCIe 4.0 x4.

Две кабелни мрежи и удобни USB връзки

Вградените мрежови интерфейси включват 10 GbE с контролер Marvell AQUANTIA AQC113CS и 2,5 GbE с Intel I226LM. По-бързият порт е полезен при обмен на големи проекти с мрежово хранилище, когато останалата инфраструктура поддържа съответната скорост. Вторият интерфейс предоставя отделна физическа връзка към друга мрежа, без да заема разширителен слот.

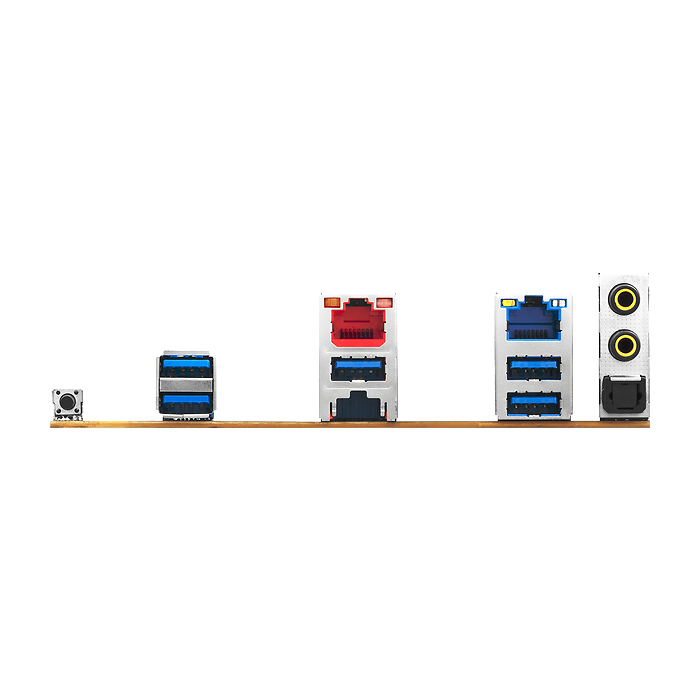

Задният панел предлага два USB 3.2 Gen2 Type-A порта до 10 Gb/s и три USB 3.2 Gen1 Type-A порта. За съвместим преден панел на кутията има вътрешен USB 3.2 Gen2x2 Type-C конектор до 20 Gb/s. Това дава възможност външните дискове и периферията да бъдат свързани според нужната скорост и достъпност. Аудиосистемата използва Realtek ALC897, като е наличен и оптичен S/PDIF изход.

Формат и обслужване на конфигурацията

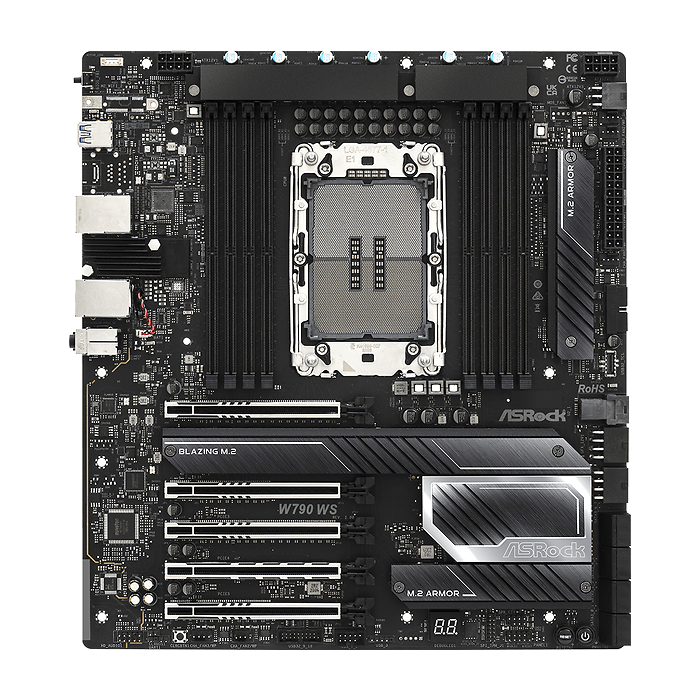

ASRock W790 WS R2.0 е във формат E-ATX с размери 30,5 × 27,7 cm, затова кутията трябва да осигурява подходящо място и монтажни позиции. Конструкцията включва 14-слойна печатна платка и захранваща схема с 20+2 фази и 90A SPS компоненти. При изграждане на работната станция трябва да се планират както охлаждането, така и пространството за избраните разширителни карти.

За настройка и диагностика са предвидени индикатор Dr. Debug, бутони за включване, рестартиране и изчистване на CMOS. BIOS Flashback позволява обновяване на BIOS чрез USB носител и захранване, без инсталирани процесор и RAM. Тези средства са практични при първоначално сглобяване и последваща поддръжка, когато е необходим достъп до основните функции директно от платката.
