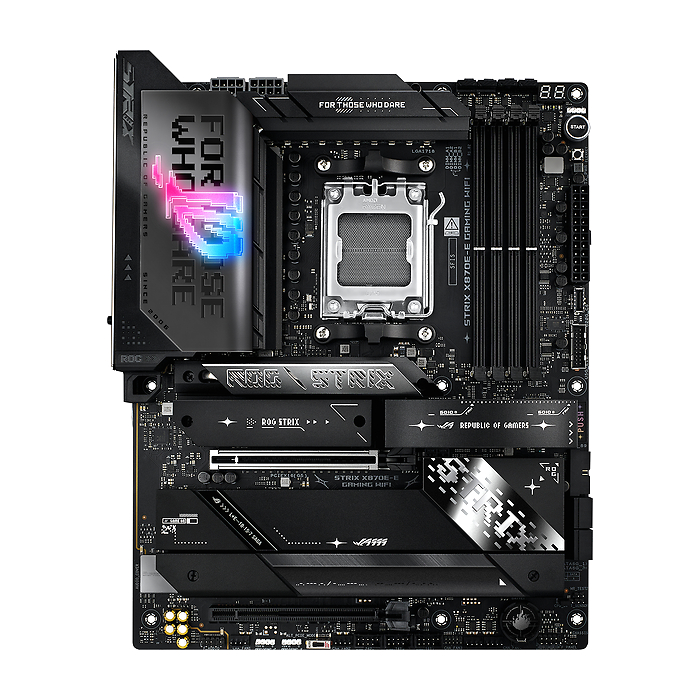

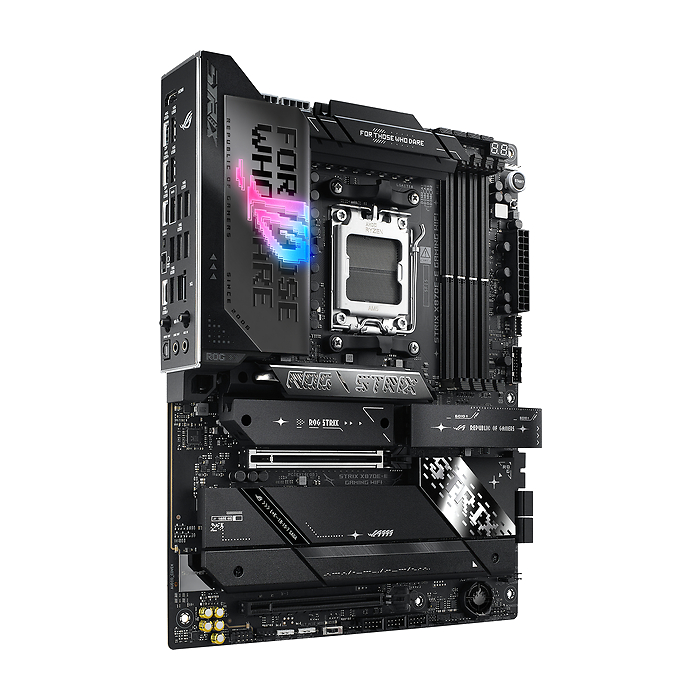

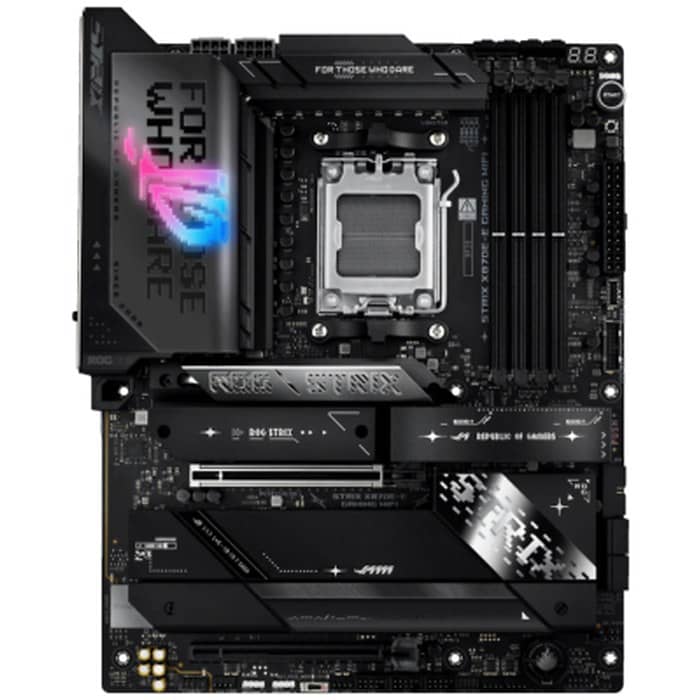

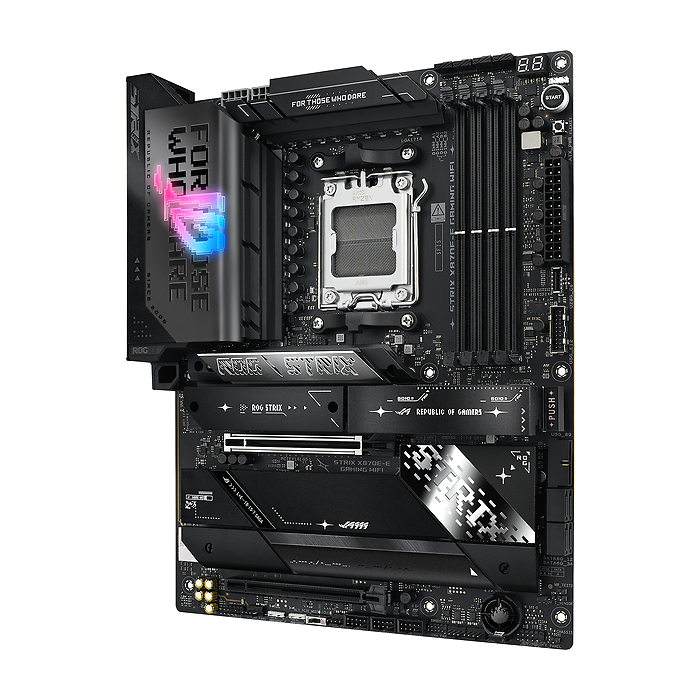

Дънна платка ASUS ROG STRIX X870E-E GAMING WIFI AM5 DDR5

ASUS ROG Strix X870E-E за конфигурации с AMD Ryzen

ASUS ROG STRIX X870E-E GAMING WIFI е ATX дънна платка с чипсет AMD X870E, сокет AM5 и поддръжка на DDR5 памет. Предназначена е за настолни конфигурации с процесори AMD Ryzen от сериите 9000, 8000 и 7000, включително системи за игри, видеообработка и работа с натоварващи приложения.

Моделът съчетава възможности за бързи NVMe дискове, PCIe 5.0 разширение и богата външна свързаност. Wi-Fi 7, 5Gb Ethernet и два USB4 порта са полезни не само при изграждането на компютъра, но и при последващо добавяне на мрежово оборудване, външни дискове и периферия. Форматът ATX с размери 30,5 × 24,4 см изисква кутия с поддръжка на този стандарт.

Захранване, охлаждане и DDR5 памет

Захранващата секция използва конфигурация 18+2+2 със силови модули, специфицирани до 110 A, и два ProCool II конектора за процесорното захранване. Масивните VRM радиатори са свързани с топлинна тръба, която разпределя топлината между тях. Това е важно при продължително процесорно натоварване, когато охлаждането на захранващата секция има значение наред с охладителя на самия процесор.

Четирите DIMM слота работят с DDR5 памет в двуканален режим. Поддръжката на AMD EXPO позволява зареждане на профили за паметта, а NitroPath DRAM е част от конструкцията, насочена към работа с високоскоростни модули. Реално постижимата скорост зависи от процесора, комплекта RAM, броя на модулите и настройките, затова изборът трябва да се съобрази със списъка за съвместимост на ASUS.

За организиране на охлаждането са предвидени два конектора за вентилатори на процесорния охладител, отделен конектор за AIO помпа и пет конектора за вентилатори на кутията. AI Cooling II допълва възможностите за настройка на вентилаторите, така че поведението им да се съобрази с натоварването на системата.

Пет M.2 слота и важното за PCIe линиите

Платката разполага с пет M.2 слота и четири SATA порта със скорост 6 Gb/s. При процесори Ryzen 9000 и Ryzen 7000 три от M.2 слотовете поддържат PCIe 5.0 x4, а останалите два работят през чипсета с PCIe 4.0 x4. Така могат да се отделят дискове за операционната система, игрите и работните файлове, без всички устройства да се свързват с кабели. Радиаторите над M.2 слотовете подпомагат отвеждането на топлината от NVMe устройствата.

Основният слот за видеокарта поддържа PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000. M.2_2 и M.2_3 обаче споделят линии с него: използването на който и да е от тези два слота намалява режима на основния PCIe слот до x8. Това трябва да се отчете при планиране на конфигурация с няколко бързи SSD устройства.

При Ryzen 8000 ограниченията са различни: основният слот работи като PCIe 4.0 с режим x8 или x4 според процесора, M.2_1 е PCIe 4.0 x4, а M.2_2 и M.2_3 са недостъпни. Вторият физически x16 слот на платката е свързан към чипсета и поддържа PCIe 4.0 x4.

Мрежа, USB4 и вграден звук

Realtek 5Gb Ethernet осигурява кабелна връзка за съвместима многогигабитова мрежа — полезна например при прехвърляне на големи файлове към мрежово хранилище. Безжичната връзка е Wi-Fi 7 с поддръжка на диапазоните 2,4, 5 и 6 GHz. Пълните Wi-Fi 7 функции изискват Windows 11 24H2 или по-нова версия, подходящ рутер и съответните драйвери; достъпността на 6 GHz зависи и от регионалните правила.

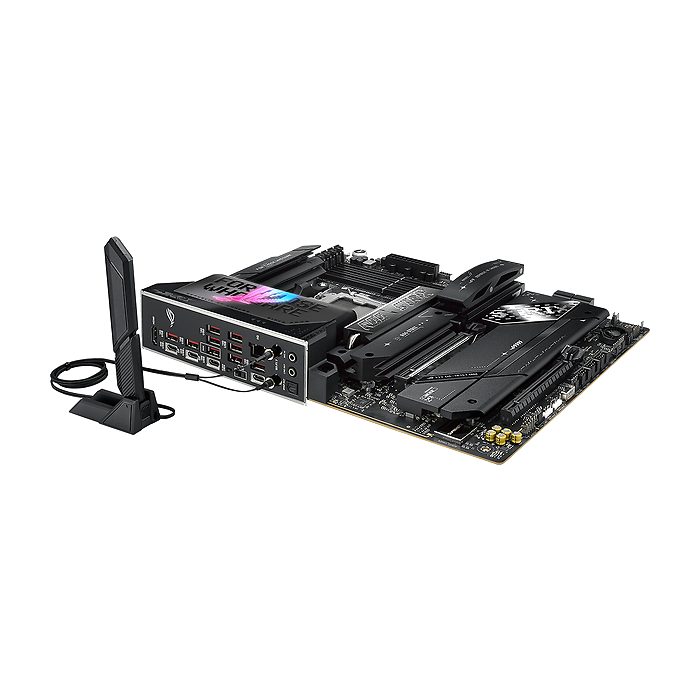

Задният панел предлага общо 13 USB порта. Двата USB4 Type-C порта поддържат до 40 Gb/s, отделен USB-C порт предлага 20 Gb/s и Power Delivery до 30 W, а десет порта работят с до 10 Gb/s — девет Type-A и един Type-C. Това дава достатъчно отделни връзки за клавиатура, мишка, камера, аудиооборудване и бързи външни устройства. За предния панел на подходяща кутия има и вътрешен USB-C конектор с до 20 Gb/s.

Вграденият звук ROG SupremeFX използва кодек ALC4080 и усилвател Savitech SV3H712. Оптичният S/PDIF изход позволява цифрово свързване към подходящо аудиооборудване. Налични са също HDMI и видеоизход през USB4, като използването им зависи от графичните възможности на избрания процесор.

Удобства при сглобяване и диагностика

ASUS включва механизми M.2 Q-Latch, Q-Release и Q-Slide, които улесняват закрепването и обслужването на SSD устройствата. PCIe Slot Q-Release Slim е предназначен да направи освобождаването на видеокартата по-удобно, особено когато голям охладител затруднява достъпа до слота. Предварително монтираният щит на задния панел спестява отделна стъпка при поставянето на платката в кутията.

Q-Code дисплеят и диагностичните Q-LED индикатори помагат при установяване на проблеми със стартирането, като насочват към процесора, паметта, графиката или устройството за зареждане. Бутоните BIOS FlashBack и Clear CMOS са практични при обновяване на BIOS и възстановяване на настройките. Преди избор на конкретен процесор е важно да се провери и необходимата BIOS версия.

За визуално оформление са предвидени три Addressable Gen 2 конектора и Aura Sync за управление на съвместимо осветление. Тези удобства допълват основните възможности на платката, без да заменят внимателното планиране на захранването, охлаждането и разпределението на устройствата.
