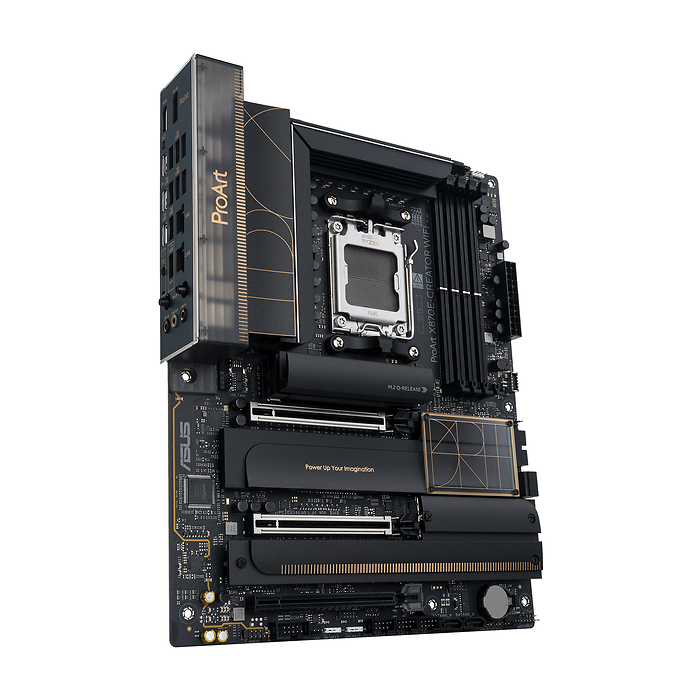

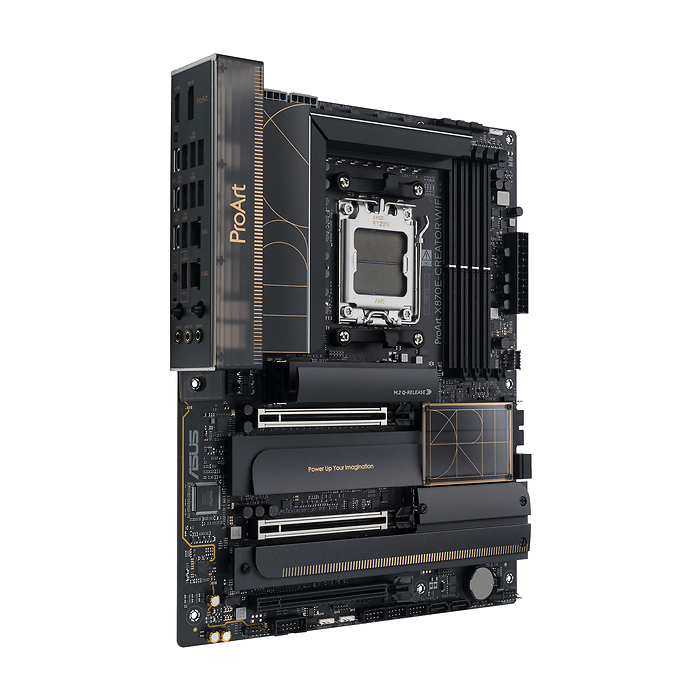

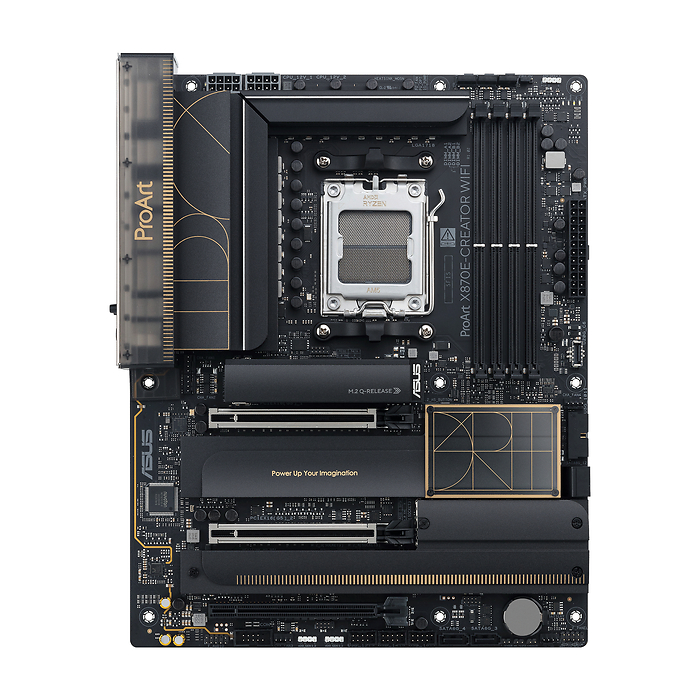

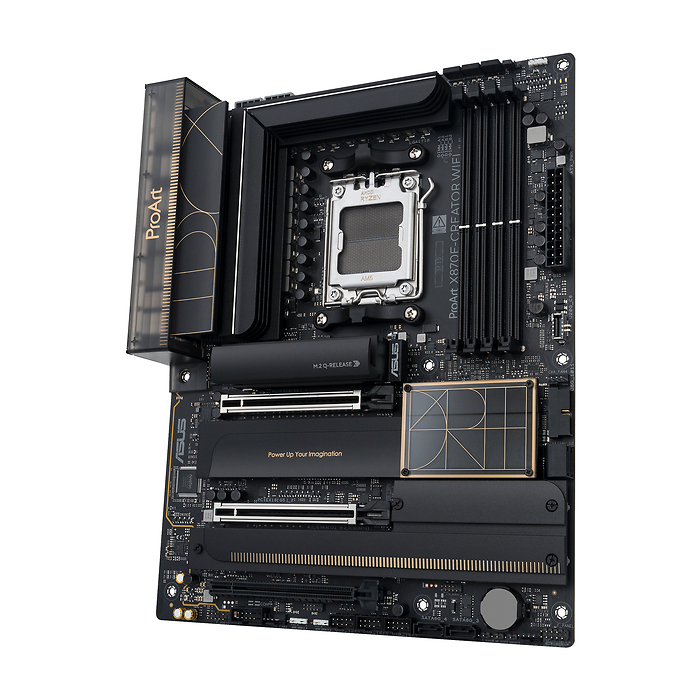

Дънна платка ASUS ProArt X870E-CREATOR WIFI AM5 DDR5

ASUS ProArt X870E-CREATOR WIFI за творчески работни станции

ASUS ProArt X870E-CREATOR WIFI е ATX дънна платка с чипсет AMD X870E, сокет AM5 и поддръжка на DDR5 памет. Предназначена е за конфигурации за видеомонтаж, 3D моделиране, обработка на изображения и други задачи, при които са важни възможностите за разширение, бързият достъп до файлове и свързването на повече периферни устройства.

Моделът съчетава PCIe 5.0, четири M.2 слота, два USB4 порта и два кабелни мрежови интерфейса — 10Gb и 2.5Gb Ethernet. Това позволява да изградите система с отделни устройства за операционната система, активните проекти и архивите, както и с бърза връзка към мрежово хранилище.

• AMD X870E и сокет AM5.
• Четири DIMM слота за DDR5 памет.
• Два USB4 Type-C порта с пропускателна способност до 40 Gbps.
• 10Gb Ethernet, 2.5Gb Ethernet и Wi-Fi 7.
• ATX размери: 30,5 × 24,4 см.

Процесорна платформа и DDR5 памет

Сокетът AM5 поддържа настолни процесори AMD Ryzen от сериите 9000, 8000 и 7000. Това дава избор между различни конфигурации според натоварването — от обработка на снимки и ежедневна работа до многонишково рендиране. При избора на конкретен процесор трябва да се провери списъкът за съвместимост и необходимата версия на BIOS.

Четирите DDR5 слота работят с двуканална архитектура и поддържат AMD EXPO и ASUS Enhanced Memory Profile. Профилите улесняват настройването на съвместими модули, без да се въвеждат ръчно всички параметри. Постижимата скорост зависи от процесора, избрания комплект памет и броя на поставените модули, затова номиналната честота на RAM не бива да се приема като гарантирана за всяка конфигурация.

Захранващата секция използва схема с 16+2+2 силови стъпала, оразмерени за 80 A. Тя е проектирана с оглед на многоядрени процесори и продължителни натоварвания, каквито възникват при експортиране на видео или изчисляване на сложни сцени.

PCIe разширение и място за проектите

Платката разполага с два физически PCIe 5.0 x16 слота и допълнителен PCIe 4.0 x16 слот, работещ в режим x4. С Ryzen 9000 и Ryzen 7000 двата основни слота могат да работят в конфигурация x8/x8, което е полезно при използване на повече от една разширителна карта. Реалните режими зависят от процесора и разпределението на PCIe линиите.

За съхранение са предвидени четири M.2 слота и четири SATA 6 Gb/s порта. При Ryzen 9000 и 7000 два M.2 слота поддържат PCIe 5.0 x4, а другите два — PCIe 4.0 x4. Това позволява да отделите системния диск от работните файлове и кеша на приложенията, като запазите SATA връзки за допълнителни SSD или твърди дискове.

При планиране на конфигурацията е важно да се отчетат ограниченията: M.2_2 споделя линии с втория PCIe 5.0 слот. При активирането му първият основен слот работи на x8, а вторият — на x4. С Ryzen 8000 слотът M.2_1 работи като PCIe 4.0 x4, M.2_2 не се поддържа, а възможностите на основните PCIe слотове също са ограничени според конкретния процесор.

Бързи мрежови връзки и USB4

Marvell AQtion 10Gb Ethernet е особено полезен при работа с големи файлове върху NAS или общо мрежово хранилище. Вторият интерфейс Intel 2.5Gb Ethernet позволява отделна кабелна връзка, например към друга локална мрежа. За да се използва пълната скорост, останалата мрежова инфраструктура също трябва да поддържа съответния стандарт.

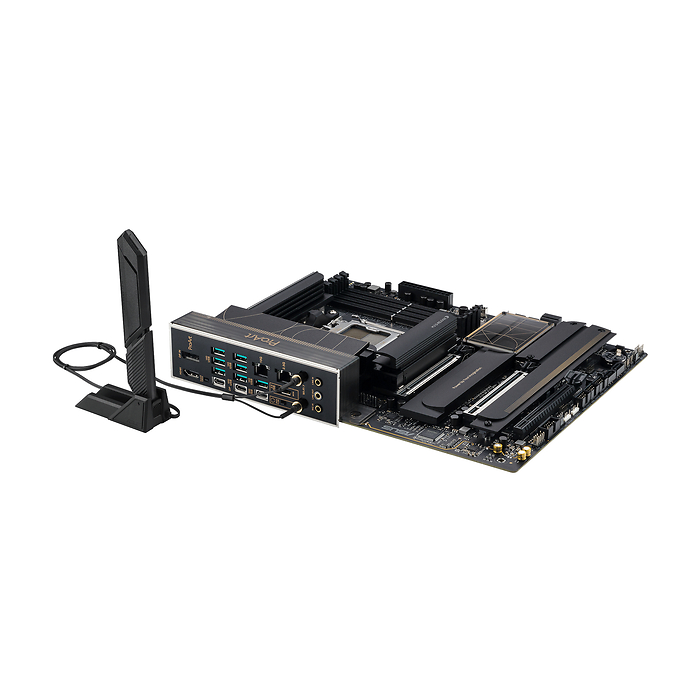

Вградената Wi-Fi 7 свързаност предоставя безжична алтернатива. Достъпните функции зависят от операционната система, рутера и регионалните ограничения; за пълната функционалност ASUS посочва Windows 11 24H2 или по-нова версия. Безжичната връзка не заменя необходимостта от подходяща мрежова среда при прехвърляне на големи обеми данни.

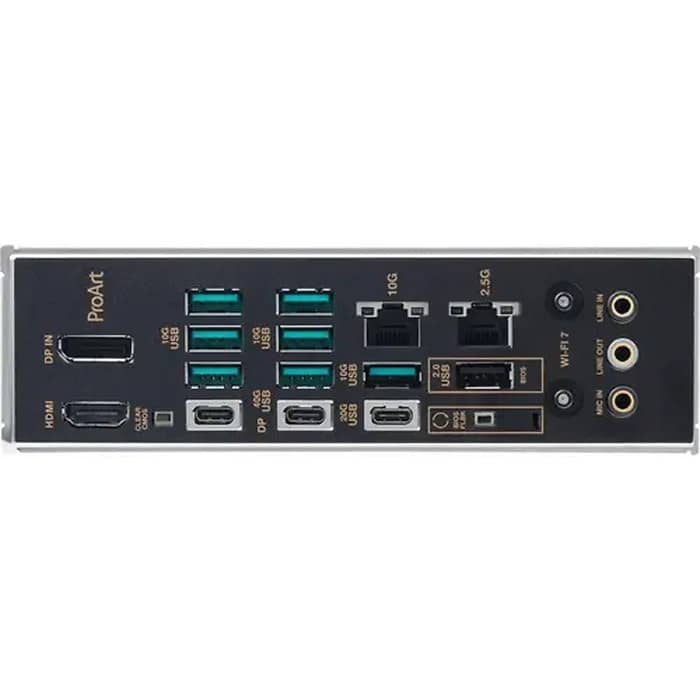

На задния панел има два USB4 Type-C порта до 40 Gbps, един USB Type-C до 20 Gbps, седем USB Type-A до 10 Gbps и един USB 2.0. USB4 портовете поддържат и видеоизход. DisplayPort входът позволява подаване на видеосигнал от отделна видеокарта към USB4, като възможностите за изображение зависят от графичния източник и свързания дисплей.

По-удобен монтаж и управление на охлаждането

ASUS е предвидила механизми за по-лесно сглобяване и последваща поддръжка. M.2 Q-Latch фиксира SSD без малкия монтажен винт, а M.2 Q-Slide улеснява позиционирането за различни дължини на устройствата. PCIe Q-Release Slim подпомага освобождаването на видеокартата, когато достъпът до стандартната заключваща пластина е затруднен.

Диагностичните индикатори Q-LED помагат да се установи дали проблем при стартиране е свързан с процесора, паметта, видеокартата или устройството за зареждане. Това е практично както при първоначално сглобяване, така и след смяна на компонент, защото насочва проверката към конкретна част от системата.

AI Cooling II регулира оборотите на вентилаторите според температурата на процесора, за да балансира охлаждането и шума. Радиаторите за захранващата секция и M.2 устройствата подпомагат отвеждането на топлината, но добрият въздушен поток в кутията остава важен. За монтажа е необходима кутия с поддръжка на ATX формат.
