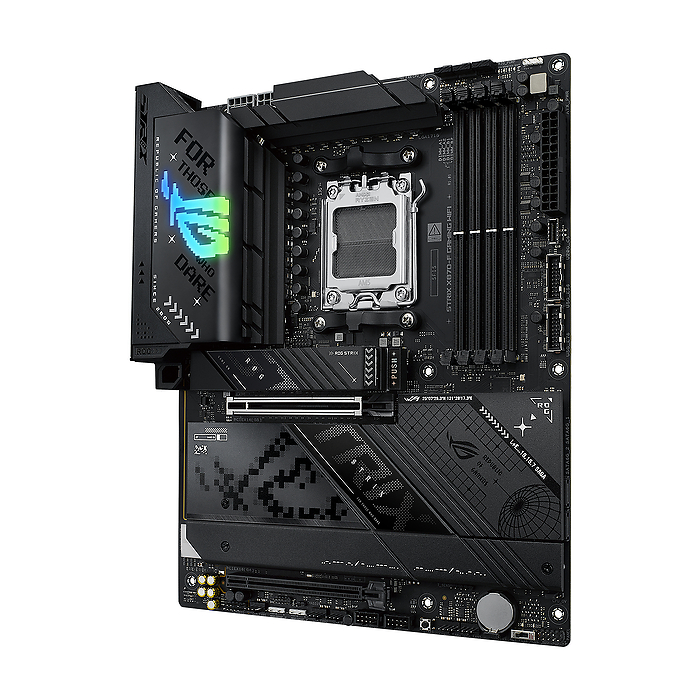

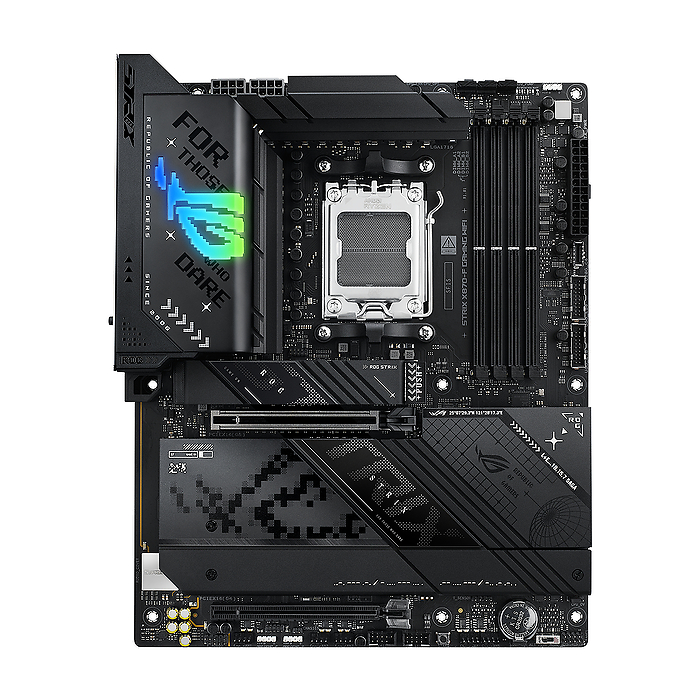

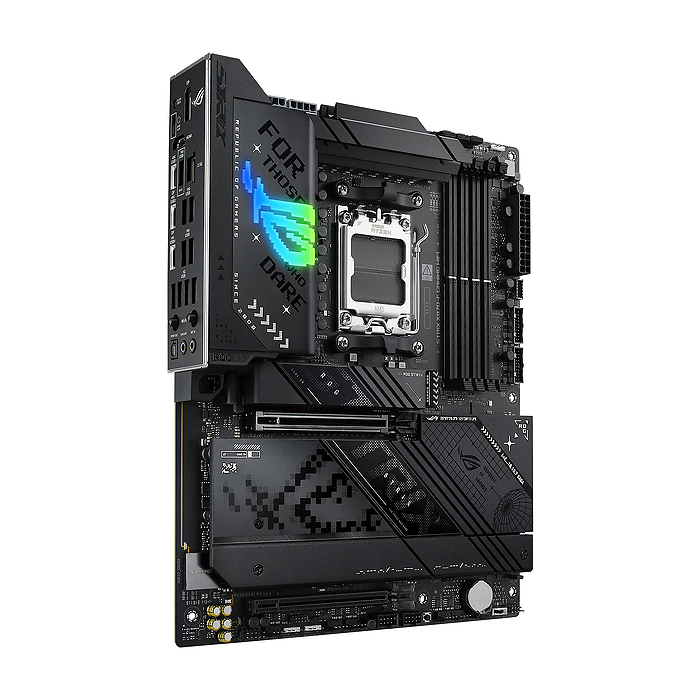

Дънна платка ASUS ROG STRIX X870-F GAMING WIFI AM5 DDR5

ASUS ROG STRIX X870-F GAMING WIFI за AM5 система

ASUS ROG STRIX X870-F GAMING WIFI е дънна платка във формат ATX с чипсет AMD X870, сокет AM5 и поддръжка на DDR5 памет. Предназначена е за настолни конфигурации с процесори AMD Ryzen от сериите 7000, 8000 и 9000, като съчетава възможности за мощна видеокарта, няколко NVMe SSD устройства и разнообразна периферия.

Моделът е подходящ за гейминг компютър или система за обработка на видео и други натоварващи задачи. Двата USB4 порта, Wi-Fi 7 и 2.5Gb Ethernet дават избор между бързи външни устройства, безжична мрежа и кабелна връзка. Размерите 30,5 × 24,4 см изискват кутия с поддръжка на ATX дънни платки.

DDR5 памет, захранване и охлаждане

Четирите DIMM слота поддържат двуканална DDR5 памет и AMD EXPO профили, които улесняват прилагането на настройки за съвместими модули. Поддържат се скорости до 8000+ MT/s при овърклок, но достижимата стойност зависи от процесора, използваната памет и броя на модулите. Това е възможност за настройка, а не гарантирана скорост за всяка конфигурация.

Захранващата секция използва схема 16+2+2, с 110 A силови етапи за Vcore и SoC и два ProCool II конектора за процесорно захранване. Масивните VRM радиатори са свързани с топлинна тръба, която подпомага разпределянето на топлината при продължително натоварване. Радиаторите върху M.2 слотовете отвеждат топлината от SSD устройствата.

За организация на охлаждането са предвидени конектори за процесорни вентилатори, помпа на AIO водно охлаждане и пет вентилатора на кутията. Управлението чрез Fan Xpert 4 и AI Cooling II позволява настройване на оборотите според температурите, вместо вентилаторите постоянно да работят на максимална скорост.

PCIe разширение и четири M.2 слота

Основният слот за видеокарта работи в режим PCIe 5.0 x16 с Ryzen 7000 и 9000. При Ryzen 8000 той използва PCIe 4.0 с режим x8 или x4 според конкретния процесор. Допълнителният физически x16 слот е PCIe 4.0 и работи с до четири линии, което трябва да се отчете при избор на разширителна карта.

Налични са четири M.2 слота и два SATA 6Gb/s порта. С Ryzen 7000 или 9000 два от M.2 слотовете поддържат PCIe 5.0 x4, а останалите два — PCIe 4.0 x4. Това позволява отделни SSD устройства за операционна система, игри и работни файлове, без всички дискове да използват кабели за данни и захранване.

Разположението на устройствата има значение: M.2_2 споделя линии с основния слот за видеокарта, а M.2_3 — с втория PCIe слот. При процесор Ryzen 8000 M.2_2 не е активен, а режимът на M.2_1 също се променя според процесора.

• При поставен SSD в M.2_2 основният PCIe слот преминава в режим x8.
• При използване на M.2_3 вторият PCIe слот се деактивира.
• Планирайте процесора и разположението на SSD устройствата преди сглобяване.

USB4, Wi-Fi 7 и кабелна мрежа

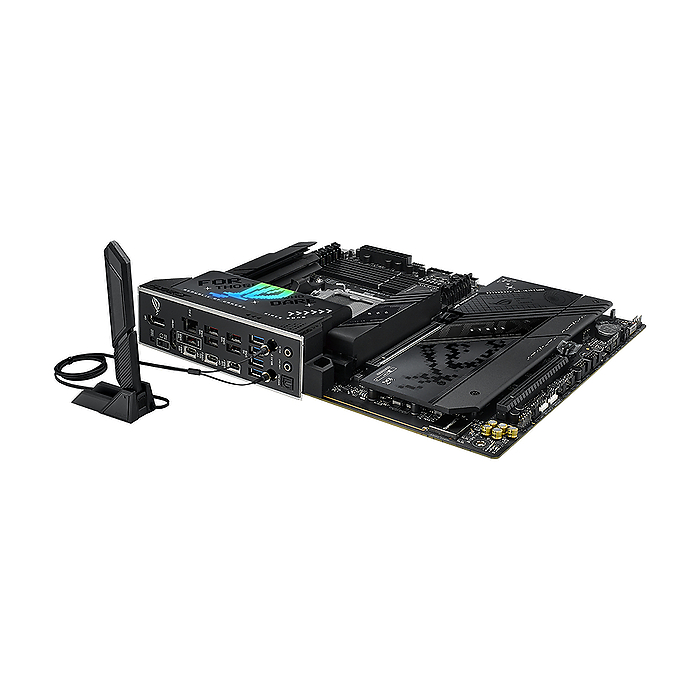

Задният панел предлага общо 12 USB порта: два USB4 Type-C до 40 Gb/s, шест USB порта до 10 Gb/s и четири до 5 Gb/s. USB4 е полезен за съвместими бързи външни SSD устройства и друга периферия с високи изисквания към преноса на данни. Отделният USB 10Gb/s Type-C порт поддържа Power Delivery зареждане до 30 W.

Вътрешният USB Type-C конектор до 20 Gb/s позволява свързване на подходящ порт от предния панел на кутията. Налични са също HDMI и DisplayPort изходи, чието използване зависи от графичните възможности на поставения процесор.

Intel 2.5Gb Ethernet е подходящ за кабелна връзка към съвместим рутер, суич или мрежово хранилище. Wi-Fi 7 осигурява безжична алтернатива, като пълните му функции изискват подходяща мрежова инфраструктура и Windows 11 24H2 или по-нова версия. Достъпността на 6 GHz обхвата зависи и от регионалните ограничения.

По-лесен монтаж, диагностика и звук

Механизмите M.2 Q-Latch, Q-Release и Q-Slide улесняват закрепването и обслужването на M.2 устройствата. PCIe Slot Q-Release Slim помага при освобождаване на видеокартата, а предварително монтираният I/O щит спестява отделна стъпка при поставяне на платката в кутията. Подсиленият SafeSlot осигурява допълнителна механична опора на основния PCIe слот.

Q-LED индикаторите насочват към проблеми с процесора, паметта, графиката или устройството за стартиране. На задния панел има BIOS FlashBack и Clear CMOS бутони, полезни при обновяване на BIOS и възстановяване на настройките. Те улесняват обслужването, особено когато се експериментира с настройки на паметта.

Звуковата система ROG SupremeFX използва ALC4080 кодек и усилвател Savitech SV3H712, а оптичният S/PDIF изход дава възможност за цифрова аудиовръзка. За визуално оформление са предвидени Aura Sync и три Addressable Gen 2 конектора, чрез които могат да се управляват съвместими компоненти с адресируема подсветка.
