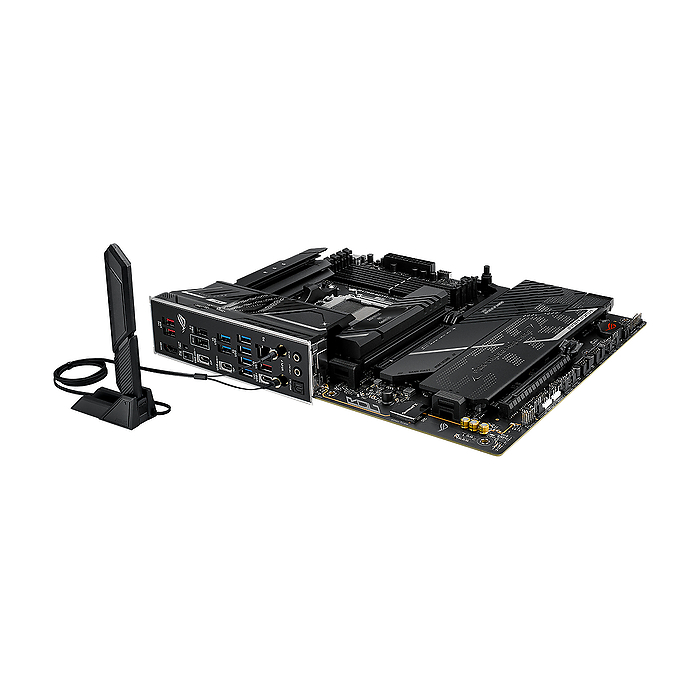

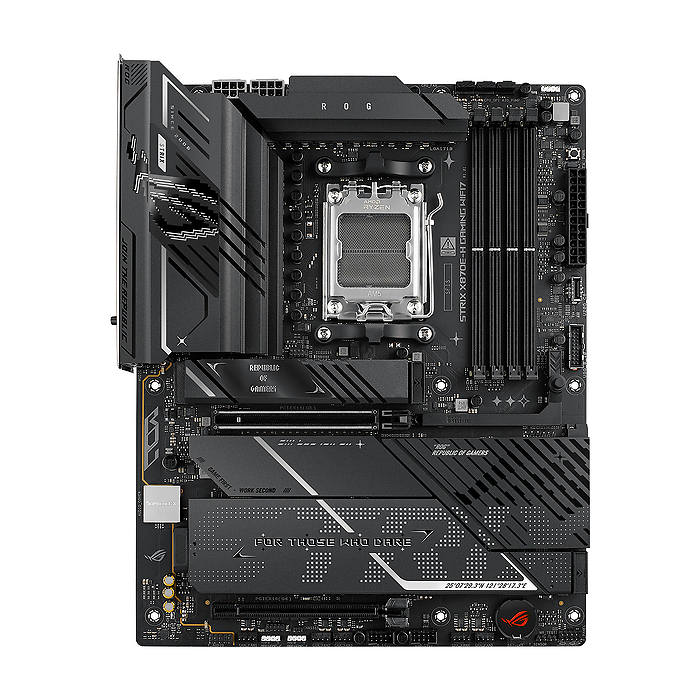

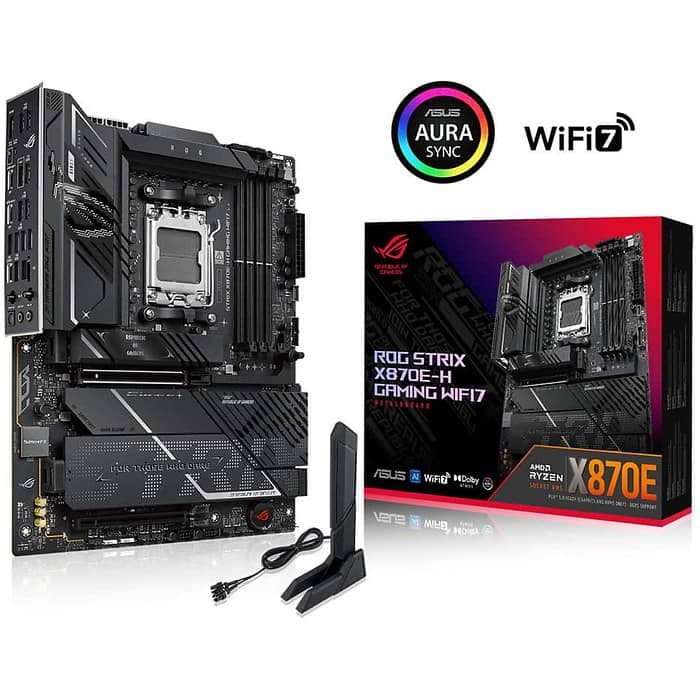

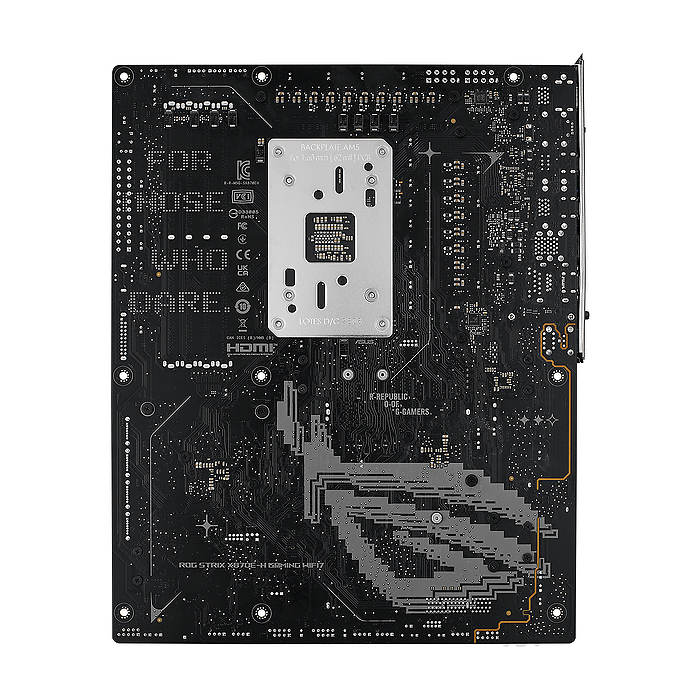

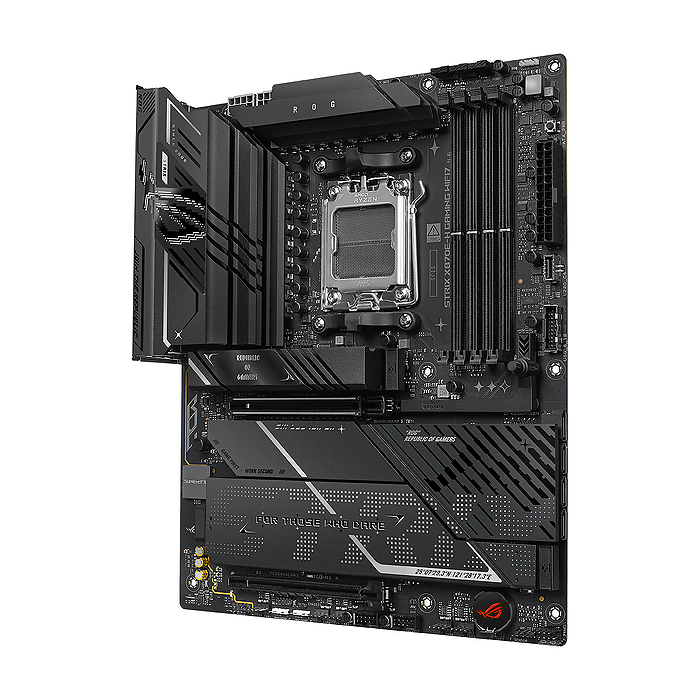

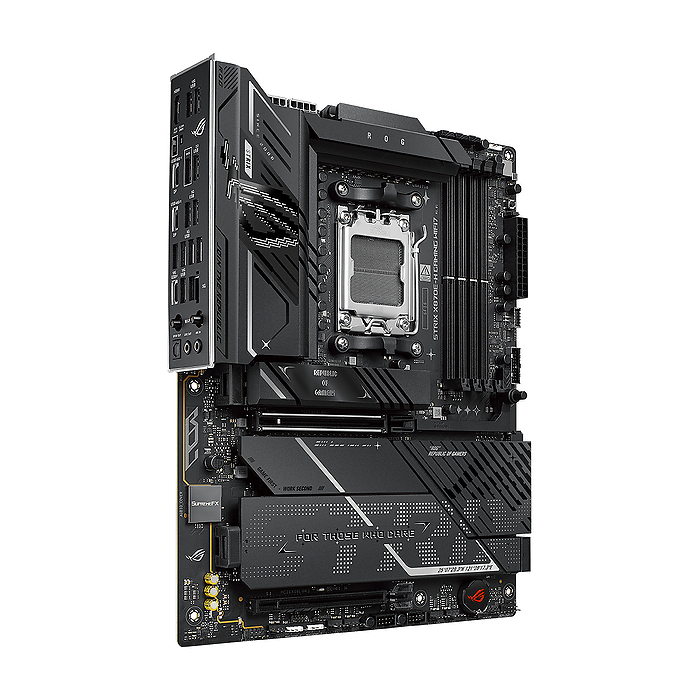

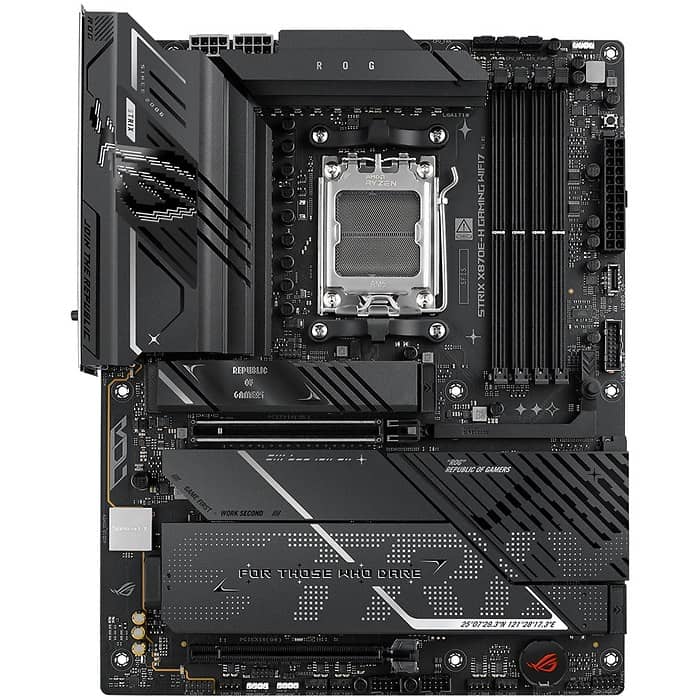

Дънна платка ASUS ROG STRIX X870E-H GAMING WIFI7 AM5 DDR5

ASUS ROG Strix X870E-H за настолен компютър с AMD Ryzen

ASUS ROG STRIX X870E-H GAMING WIFI7 е дънна платка с чипсет AMD X870E, сокет AM5 и DDR5 памет за геймърски конфигурации и настолни системи за работа с тежки приложения. Поддържа процесори AMD Ryzen от сериите 9000, 8000 и 7000, като конкретният процесор трябва да се провери в списъка за съвместимост на ASUS.

Моделът съчетава възможности за PCIe 5.0, няколко SSD устройства и бързи външни връзки. Форматът ATX с размери 30,5 × 24,4 см изисква подходяща кутия, но предлага пространство за разширение и организиране на компонентите.

Захранване, DDR5 памет и управление на охлаждането

Захранващата схема 16+2+1 със силови етапи, оразмерени за 80 A, и два ProCool II конектора е проектирана за многоядрени процесори. Масивните радиатори около захранващата секция отвеждат топлината при продължително натоварване. Това е полезно при рендиране, компилиране и дълги игрови сесии, когато процесорът работи интензивно.

Четирите DIMM слота поддържат до 256 GB DDR5 в двуканален режим. AMD EXPO и ASUS AEMP дават възможности за настройване на паметта, но постижимата скорост зависи от процесора, модулите и тяхната конфигурация. За избор на комплект е важно да се провери списъкът с тествани памети.

AI Cooling II подпомага настройването на вентилаторите с цел баланс между температури и шум. Предвидени са конектор за помпа на водно охлаждане и пет 4-пинови PWM конектора за вентилатори на кутията.

PCIe разширение и четири M.2 слота

Основният слот за видеокарта поддържа PCIe 5.0 x16 с Ryzen 9000 и 7000. Допълнителният слот с физически размер x16 работи в режим PCIe 4.0 x4. За съхранение са налични четири M.2 слота и четири SATA 6 Gb/s порта, така че може да се комбинират системен SSD, отделно устройство за игри и дискове за файлове.

При Ryzen 9000 и 7000 два M.2 слота поддържат PCIe 5.0 x4, а останалите два — PCIe 4.0 x4. Има важно условие при планиране на конфигурацията: M.2_2 споделя линии с основния PCIe слот и при поставен SSD видеокартата работи на x8. С Ryzen 8000 M.2_2 е изключен, а режимите на основния PCIe слот и M.2_1 зависят от конкретния процесор.

Радиаторите на M.2 устройствата подпомагат отвеждането на топлината. M.2 Q-Release, Q-Latch и PCIe Slot Q-Release улесняват достъпа при монтаж или последваща смяна на компоненти.

WiFi 7, USB4 и удобства при настройване

Вградените WiFi 7 и Realtek 5Gb Ethernet позволяват избор между безжична и кабелна мрежа. Ползата от бързия Ethernet интерфейс е най-осезаема при прехвърляне към подходящо мрежово хранилище или друга съвместима система. Пълните WiFi 7 функции изискват подходящ рутер и Windows 11 24H2 или по-нова версия; достъпността на честотните ленти зависи и от регионалните ограничения.

На задния панел има два USB4 Type-C порта до 40 Gb/s за бързи външни устройства. Допълнителният USB-C порт до 10 Gb/s поддържа PD/PPS зареждане до 30 W за съвместима техника. Вътрешният USB-C конектор до 20 Gb/s позволява свързване на подходящ преден порт на кутията.

Аудиосистемата използва Realtek ALC1220P и усилвател Savitech SV3H712, а оптичният S/PDIF изход предлага цифрова аудиовръзка. Предварително монтираният I/O щит, диагностичните Q-LED индикатори и бутоните BIOS FlashBack и Clear CMOS улесняват сглобяването, обновяването на BIOS и възстановяването на настройките.
