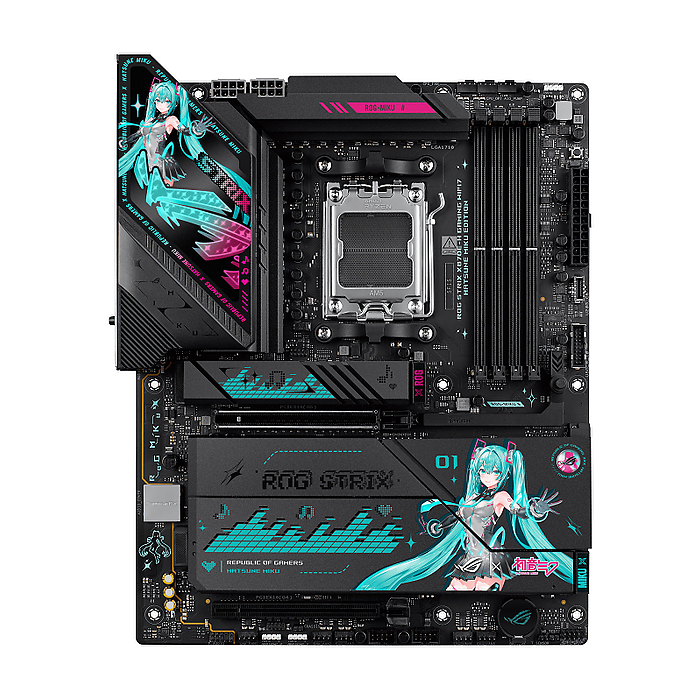

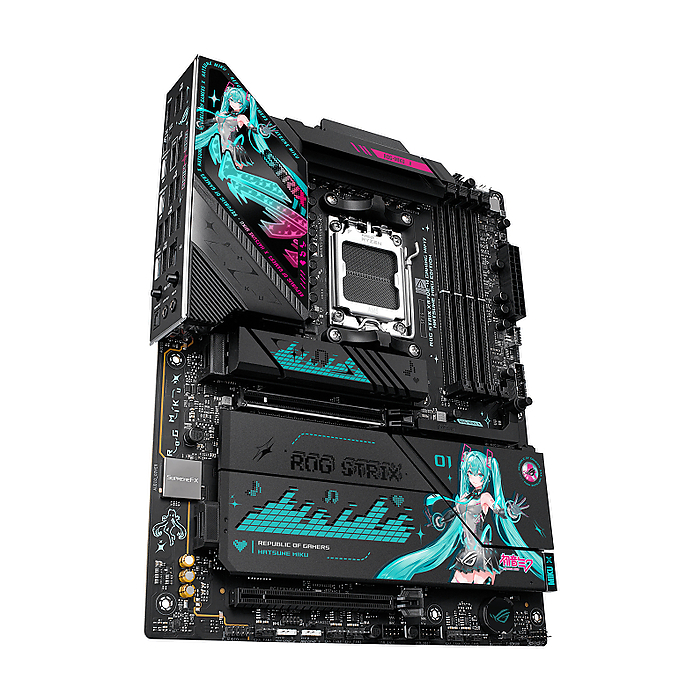

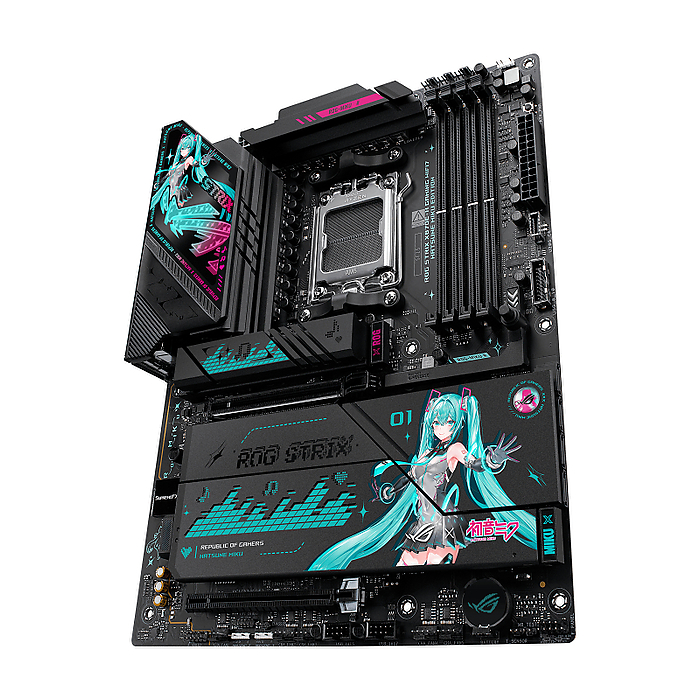

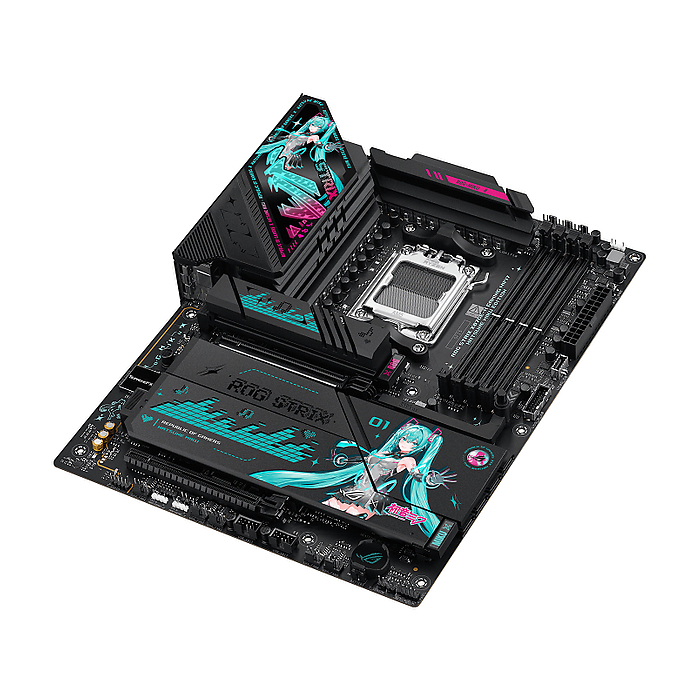

Дънна платка ASUS ROG STRIX X870E-H GAMING Hatsune Miku Edition WIFI 7 AM5 DDR5

ROG Strix с дизайн Hatsune Miku

ASUS ROG STRIX X870E-H GAMING WIFI7 Hatsune Miku Edition е ATX дънна платка с чипсет AMD X870E и сокет AM5 за геймърски компютър или система за творческа работа. Тя съчетава DDR5 памет, възможности за PCIe 5.0 устройства, USB4 и Wi-Fi 7 с характерната синьо-зелена и розова визия на Hatsune Miku.

Специалното издание включва тематични графики върху платката и радиаторите, както и оформление на BIOS и Armoury Crate в същия стил. Aura Sync позволява настройка и синхронизиране на RGB ефектите със съвместими компоненти — полезно при изграждане на конфигурация с обща цветова тема.

AM5 платформа и DDR5 памет

Сокетът AM5 поддържа настолни процесори AMD Ryzen от сериите 7000, 8000 и 9000, като конкретният модел трябва да се съобрази със списъка за процесорна съвместимост и необходимата версия на BIOS. Захранващата схема с 16+2+1 силови модула по 80 A и два ProCool II конектора осигурява основа за конфигурации с мощен многоядрен процесор.

Четирите DIMM слота поддържат до 256 GB DDR5 в двуканален режим. Това дава възможност както за разумно оразмерена геймърска система, така и за повече оперативна памет при обработка на видео, големи проекти и работа с няколко приложения. Поддръжката на AMD EXPO улеснява прилагането на профили за съвместими комплекти памет.

ASUS посочва скорости до 8000+ MT/s при овърклок, но те не са гарантирани за всяка конфигурация. Постижимата скорост зависи от процесора, избраните модули и техния брой, затова проверката на списъка с тествана памет е важна преди покупка.

Разширение и дисково пространство

Платката разполага с основен PCIe слот за видеокарта и втори физически x16 слот, работещ по PCIe 4.0 с четири линии. При Ryzen 7000 и 9000 основният слот поддържа PCIe 5.0 x16. При Ryzen 8000 той работи по PCIe 4.0 в режим x8 или x4 според процесора — съществена особеност при планиране на конфигурацията.

За съхранение са предвидени четири M.2 слота и четири SATA 6 Gb/s порта. С Ryzen 7000 или 9000 двата M.2 слота, свързани към процесора, поддържат PCIe 5.0 x4, а останалите два — PCIe 4.0 x4. Така могат да се отделят устройства за операционната система, игрите и работните файлове, без всички данни да се събират на един диск.

Има важно споделяне на ресурси: поставянето на SSD в M.2_2 ограничава основния слот за видеокарта до x8. При Ryzen 8000 M.2_2 е изключен, а режимът на M.2_1 зависи от процесора. Радиаторите над M.2 слотовете подпомагат отвеждането на топлината от NVMe устройствата при продължително натоварване.

Мрежа, USB4 и аудио

Вградената безжична връзка Wi-Fi 7 поддържа честотните обхвати 2,4, 5 и 6 GHz и ширина на канала до 160 MHz. За пълните функции ASUS посочва Windows 11 версия 24H2 или по-нова; използването на 6 GHz зависи и от местните регулаторни изисквания. Realtek 5Gb Ethernet предлага бърза кабелна връзка към съвместима мрежова инфраструктура, а Bluetooth 5.4 служи за свързване на безжична периферия.

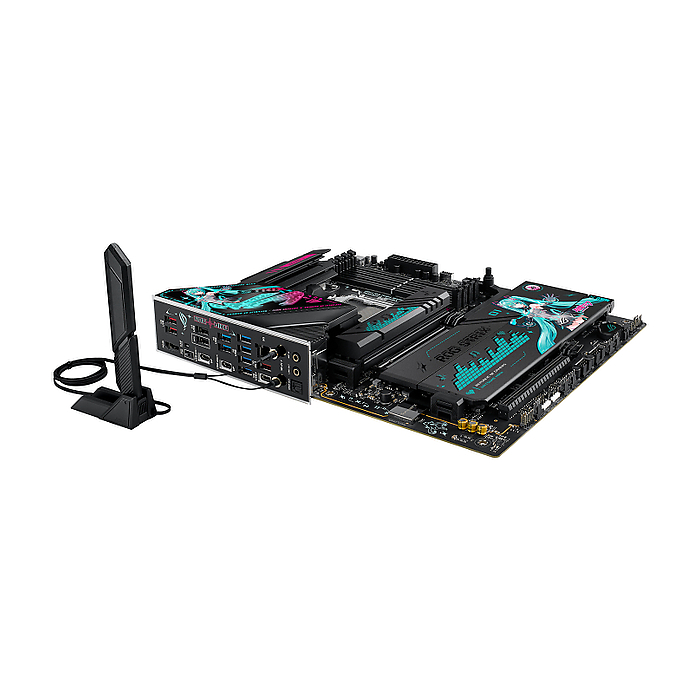

Задният панел има общо 14 USB порта, включително два USB4 Type-C с пропускателна способност до 40 Gb/s. Те са подходящи за съвместими бързи външни устройства и поддържат видеоизход. Отделен USB-C порт със скорост 10 Gb/s предлага до 30 W PD/PPS зареждане за съвместими устройства. Вътрешният USB-C конектор позволява извеждане на порт до 20 Gb/s на подходящ корпус.

Налични са HDMI и оптичен S/PDIF изход, а аудиосистемата използва Realtek ALC1220P и усилвател Savitech SV3H712. Възможностите за картина през HDMI и USB-C зависят от графичните възможности на избрания процесор.

Охлаждане и по-лесно сглобяване

Големите VRM радиатори отвеждат топлината от захранващата секция, а отделните конектори за процесорни вентилатори, AIO помпа и пет корпусни вентилатора дават гъвкавост при организиране на охлаждането. AI Cooling II подпомага настройката на вентилаторите, така че поведението им да се съобрази с натоварването на системата.

M.2 Q-Release на четирите M.2 слота и PCIe Slot Q-Release улесняват достъпа при монтаж или смяна на компоненти. Диагностичните индикатори Q-LED помагат да се установи на кой етап от стартирането има проблем — процесор, памет, графика или устройство за зареждане. На задния панел са разположени бутони BIOS FlashBack и Clear CMOS за обслужване на BIOS и нулиране на настройките.

Форматът ATX с размери 30,5 × 24,4 cm изисква корпус с подходяща поддръжка. При избор на останалите компоненти е добре предварително да се планират позициите на SSD устройствата, охлаждането и връзките към предния панел, за да се използват възможностите на платката без ограничения от корпуса.
