Дънна платка ASUS ROG CROSSHAIR X870E-E HERO BTF WIFI AM5 DDR5

ROG Crosshair за AM5 конфигурация

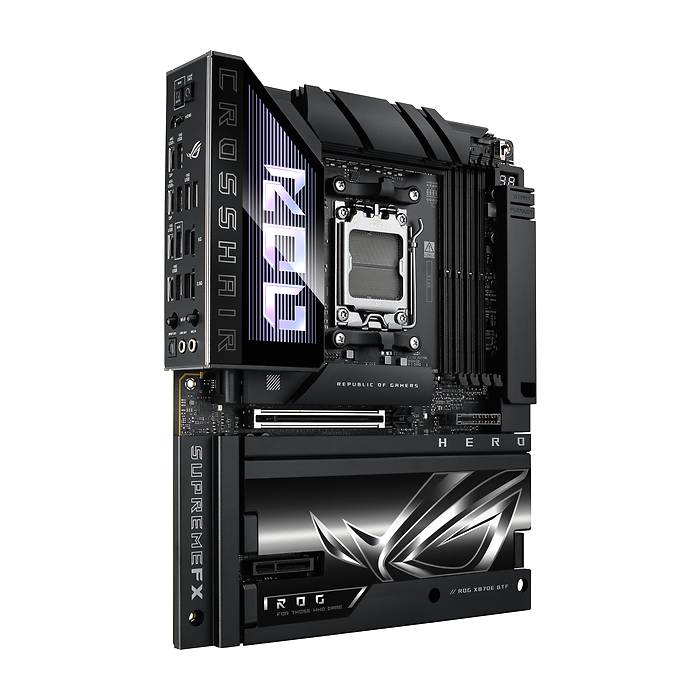

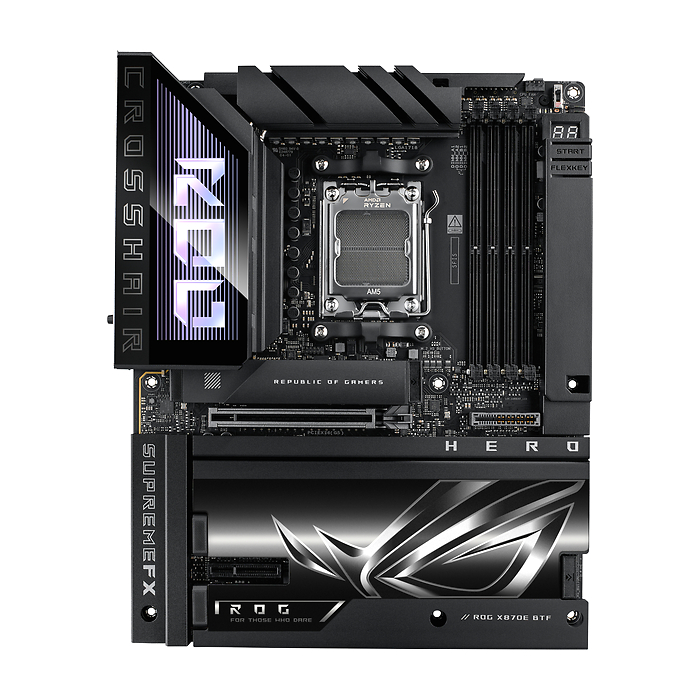

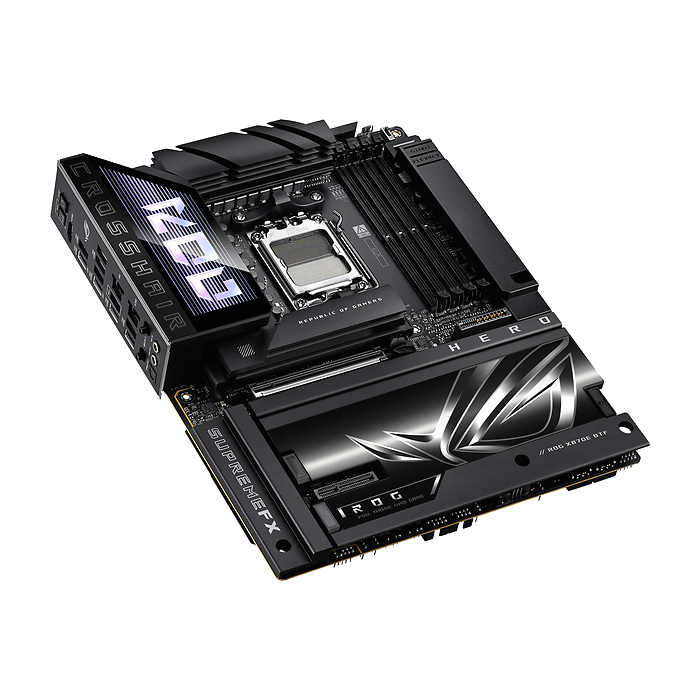

ASUS ROG CROSSHAIR X870E HERO BTF е ATX дънна платка с чипсет AMD X870E и сокет AM5, предназначена за конфигурации с процесори AMD Ryzen от серии 7000, 8000 и 9000. Тя съчетава DDR5 памет, възможности за PCIe 5.0 устройства и разнообразни мрежови интерфейси с BTF конструкция, при която кабелните връзки са преместени към задната страна.

Моделът е подходящ за гейминг система или работна станция, когато освен производителността са важни разширяването с повече SSD устройства и подреденият интериор. Размерите са 30,5 × 24,4 см, но изборът на кутия трябва да отчита и достъпа до задните конектори, а не само поддръжката на ATX.

BTF дизайн със скрити кабелни връзки

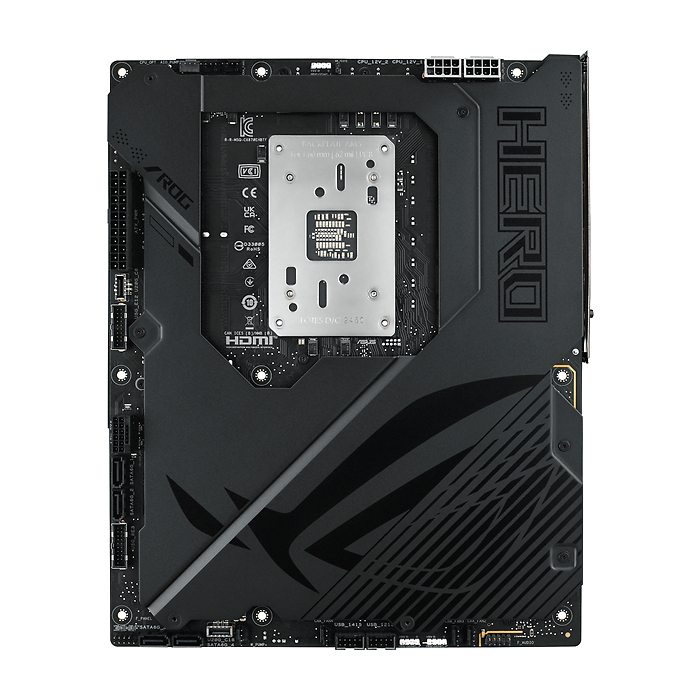

BTF конструкцията извежда конекторите за захранване, USB и вентилатори към гърба на платката. Така основните кабели могат да останат зад монтажната основа на кутията, вместо да преминават пред компонентите. Практическата полза е по-подреден изглед през страничния панел и по-лесно организиране на окабеляването около дънната платка.

Предвиден е и специален захранващ слот за съвместими ASUS BTF видеокарти, който може да подава до 600 W през дънната платка. При подходяща BTF видеокарта това премахва необходимостта от видим захранващ кабел към нея. За пълноценно използване на тази конструкция са нужни съвместими компоненти: кутия с отвори за задните конектори и видеокарта с подходящия BTF захранващ интерфейс. Наличието само на стандартно ATX място в кутията не е достатъчно.

DDR5 памет и управление на охлаждането

Четирите DIMM слота поддържат до 256 GB DDR5 памет в двуканален режим. Това позволява избор между конфигурация за игри и система с голям обем RAM за виртуални машини, обработка на видео или работа с обемни проекти. Поддръжката на AMD EXPO улеснява прилагането на профили за паметта, а NitroPath DRAM Technology е част от конструкцията на слотовете, насочена към работа с високоскоростни модули.

Захранващата секция използва схема с 18+2+2 силови етапа и масивни радиатори за отвеждане на топлината. AI Cooling II и Fan Xpert 4 дават възможности за настройване на вентилаторите според температурите и натоварването. Това помага да се търси баланс между охлаждане и шум, вместо вентилаторите постоянно да работят с високи обороти. Реалната скорост на паметта и резултатите от овърклок зависят от процесора, модулите и настройките.

• 4 DDR5 DIMM слота с максимален общ капацитет 256 GB.
• Двуканална архитектура и поддръжка на AMD EXPO.
• Конектори за вентилатори и помпи за настройване на охлаждането.

Пет M.2 слота и PCIe разширяване

Платката разполага с пет M.2 слота и четири SATA порта с интерфейс 6 Gb/s. При процесори Ryzen 7000 и 9000 три от M.2 слотовете поддържат PCIe 5.0 x4, а останалите два използват PCIe 4.0 x4. Това дава възможност операционната система, игрите и работните файлове да се разпределят между отделни SSD устройства, без всички дискове да изискват допълнителни кабели.

Основният слот за видеокарта поддържа PCIe 5.0 x16 с Ryzen 7000 и 9000 и разполага с усилена конструкция SafeSlot и механизъм Q-Release Slim за освобождаване на картата. Важно е да се планира разпределението на PCIe линиите: при използване на M.2_2 основният графичен слот преминава в режим x8. С Ryzen 8000 графичният слот работи по PCIe 4.0, а M.2_2 и M.2_3 не са достъпни. Следователно изборът на процесор определя и възможностите за разширяване.

Мрежа, USB и диагностика

Wi-Fi 7 осигурява безжична свързаност, а двата Ethernet порта — 5 Gb/s и 2,5 Gb/s — дават избор за кабелна мрежа. По-бързият интерфейс е полезен при прехвърляне на големи файлове към съвместимо мрежово хранилище. За пълните функции на Wi-Fi 7 е необходим Windows 11 24H2 или по-нова версия, както и подходящ рутер; достъпът до 6 GHz зависи от регионалните ограничения.

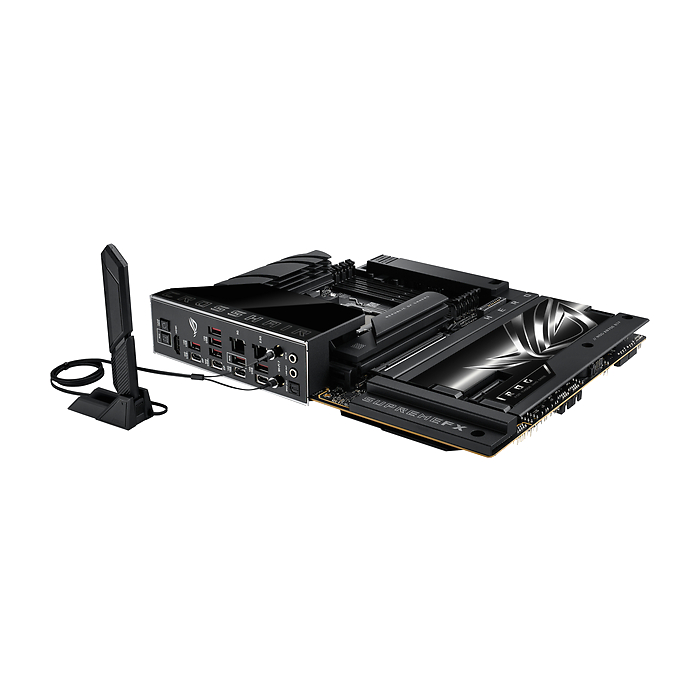

На задния панел има два USB4 Type-C порта със скорост до 40 Gb/s и осем USB порта до 10 Gb/s — шест Type-A и два Type-C. Те позволяват свързване на бързи външни дискове и множество периферни устройства. Аудиосистемата ROG SupremeFX използва кодек ALC4082 и ESS ES9219 QUAD DAC, а оптичният S/PDIF изход предлага цифрова връзка към подходяща аудиосистема.

Q-Code дисплеят и Q-LED индикаторите улесняват откриването на проблеми при стартиране. Бутоните BIOS FlashBack и Clear CMOS са полезни при обновяване на BIOS и възстановяване след неподходящи настройки. Механизмите M.2 Q-Latch, Q-Slide и Q-Release също улесняват монтажа и последващата смяна на SSD устройства.
